WAL-300KN 辰昕 电线电缆卧式拉力试验机，设备为微机控制卧式拉力试验机为卧式落地重载结构，采用液压伺服加载、计算机闭环测控系统，专门针对大长度、大直径电线电缆、钢丝绳、缆索、链条等长条状试件做轴向拉伸破断力、抗拉强度、断裂伸长率、握持强度等力学试验；整机卧式布局适配超长试样装夹，搭配防护外罩保障作业安全，自动采集力值、位移数据，绘制试验曲线并出具符合线缆行业标准的检测报告，是线缆出厂检测、

WAL-300KN 辰昕 电线电缆卧式拉力试验机，设备为微机控制卧式拉力试验机为卧式落地重载结构，采用液压伺服加载、计算机闭环测控系统，专门针对大长度、大直径电线电缆、钢丝绳、缆索、链条等长条状试件做轴向拉伸破断力、抗拉强度、断裂伸长率、握持强度等力学试验；整机卧式布局适配超长试样装夹，搭配防护外罩保障作业安全，自动采集力值、位移数据，绘制试验曲线并出具符合线缆行业标准的检测报告，是线缆出厂检测、第三方质检、电缆研发强度验证的专用重载力学检测设备。

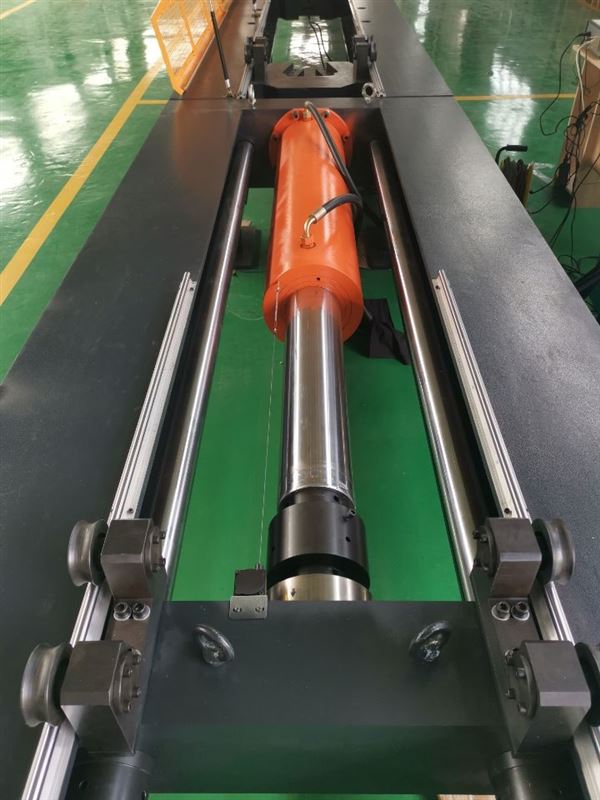

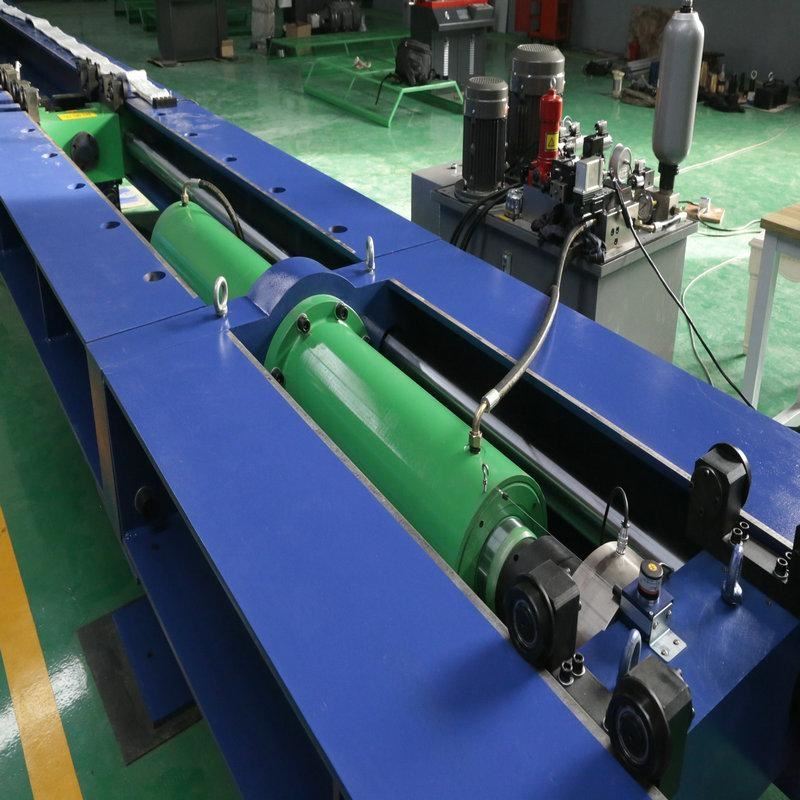

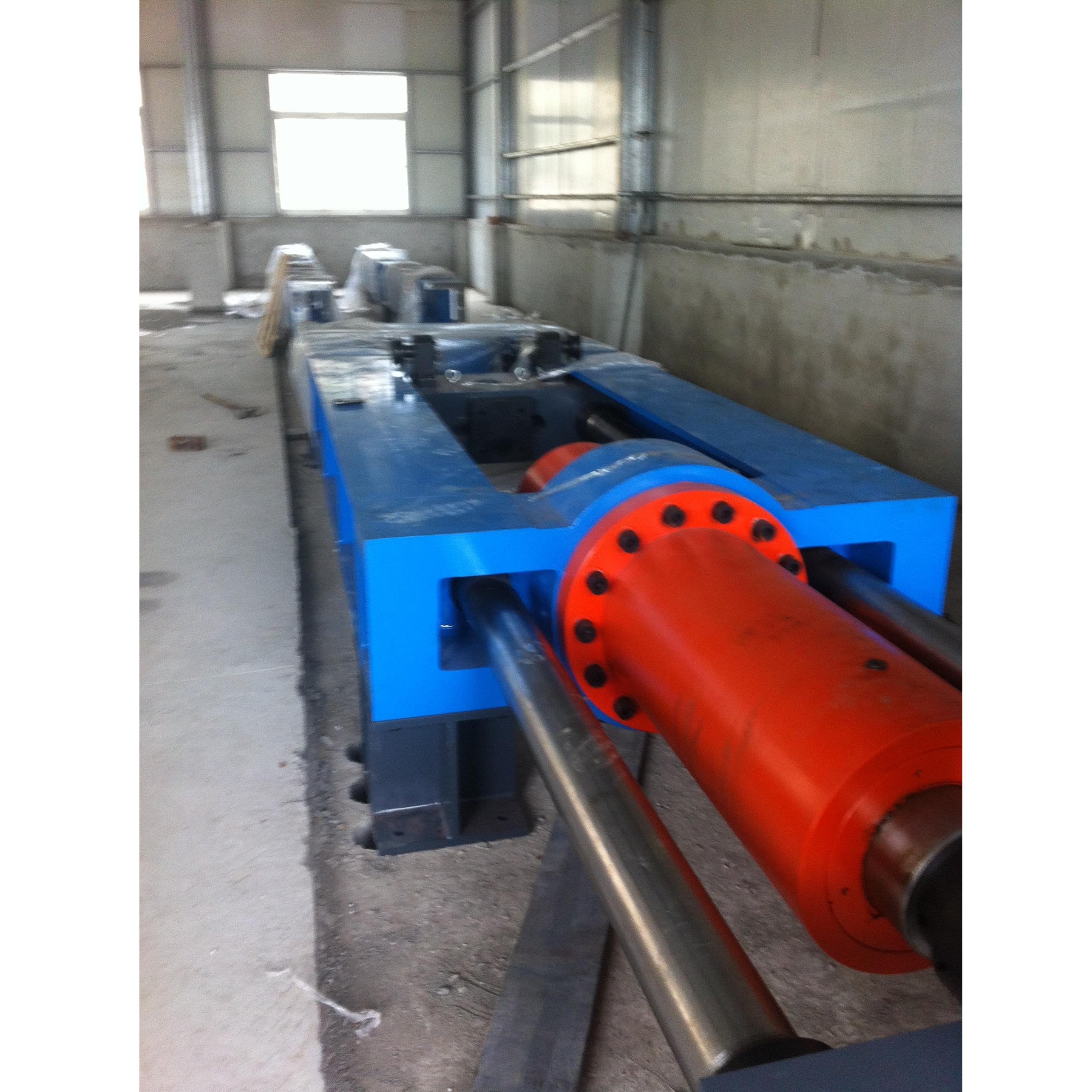

WAL-300KN 辰昕 电线电缆卧式拉力试验机，设备采用伺服液压油缸作为加载执行机构，高精度液压伺服系统输出载荷平稳、压力闭环可调，能够稳定输出 300kN 大拉力；床身内置高精度直线导向光杠，移动夹座运行顺滑无卡滞，两侧配置大吨位电缆专用夹持工装，适配粗电缆、钢缆的稳固夹紧，不易打滑损伤试样表层。 配套独立液压伺服控制柜，搭配电脑测控系统，高精度负荷传感器与位移传感器实时同步采集数据；专用线缆测试软件可实时展示拉力 - 伸长、拉力 - 时间曲线，自动计算线缆破断拉力、标称抗拉强度、断裂延伸率、铠装层结合强度等参数，试验数据存储、支持回放分析，外接打印机可直接输出标准化纸质检测报告。整体卧式布局可安放数米长电缆试样，无需弯折试样，还原线缆实际受拉工况。

应用领域

核心应用（线缆专项检测）

电力电缆、控制电缆、架空绝缘导线、光缆、电缆铠装钢带、电缆钢丝绳、海底电缆、矿用电缆、架空绞线的整体拉伸破坏试验、导体抗拉强度、线缆握持力、断裂伸长率检测；电缆金具、电缆接线端子压接强度测试。

通用拓展应用

钢丝绳、钢缆索、起重链条、吊装绳索、高强度绳缆、长条形金属构件、锚杆、钢丝绳索具的静拉力、破断拉力检测。 适配行业：电线电缆生产厂家、电力器材厂、光缆制造企业、矿用线缆加工厂、起重索具制造厂、电网检测中心、第三方计量检测院所、轨道交通线缆配套企业、建工缆绳质检部门。

核心特点

1. 卧式重载钢结构床身：整体型钢焊接床体，刚性充足，承受 300kN 大拉力结构不变形，长线材测试数据稳定性高

2. 分段封闭式安全护罩：橙色防护壳体全覆盖试验区域，杜绝线缆拉断回弹伤人，满足车间安全生产规范

3. 伺服液压精准加载：液压闭环控制，加载速率平稳可控，可实现匀速拉伸、恒力保压、阶梯加载多种试验模式

4. 适配长试样检测：卧式结构无需弯折电缆，原生适配数米长度电缆试样装夹，贴合电缆实际服役受力状态

5. 大吨位专用夹持工装：夹头夹紧力充足，粗电缆、钢缆夹持牢固不打滑，不会挤压破损电缆绝缘外皮

6. 多层安全防护体系：液压过载泄压保护、行程限位、软件过载停机、机械防撞限位多重安全防护

7. 线缆专用测控软件：内置电缆行业检测计算公式，一键生成国标格式检测报告，数据可溯源导出

8. 液压系统运行稳定，承载能力强，可长期不间断批量抽检，整体故障率低，日常维保简便

技术参数

注：产品信息（图片、参数等）仅供参考，请以实际设备为准！

如需了解设备报价、夹具定制方案或获取详细技术资料，可直接联系我们，免费提供试样测试服务与试验方案设计。
