CMT5504 辰昕 微机控制门式铆钉钉芯拉伸试验机，设备依托伺服电机 + 计算机闭环测控系统，搭配铆钉专用同轴拉伸工装，专门检测抽芯铆钉、封闭铆钉、铆钉钉芯的抗拉载荷、钉芯拉脱力、铆钉铆接强度、断裂拉力等力学指标；设备实时采集力值、位移数据，自动绘制试验曲线并生成符合行业标准的检测报告，是铆钉生产出厂检验、来料入库核验、产品质量管控、第三方力学检定的专用精密检测设备，同时兼容各类金属、非金属材料通用拉压力学试验。

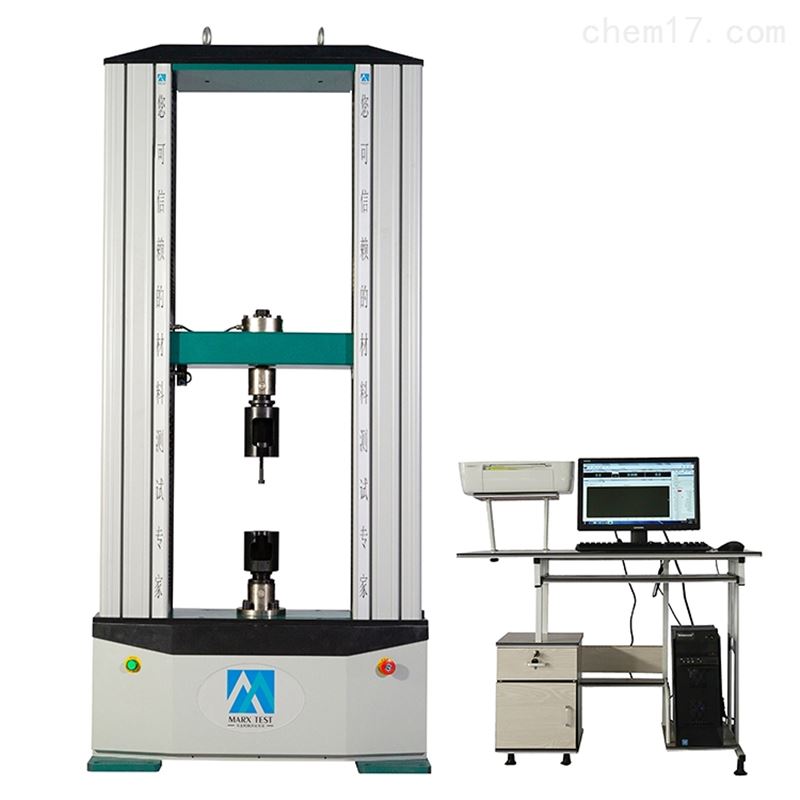

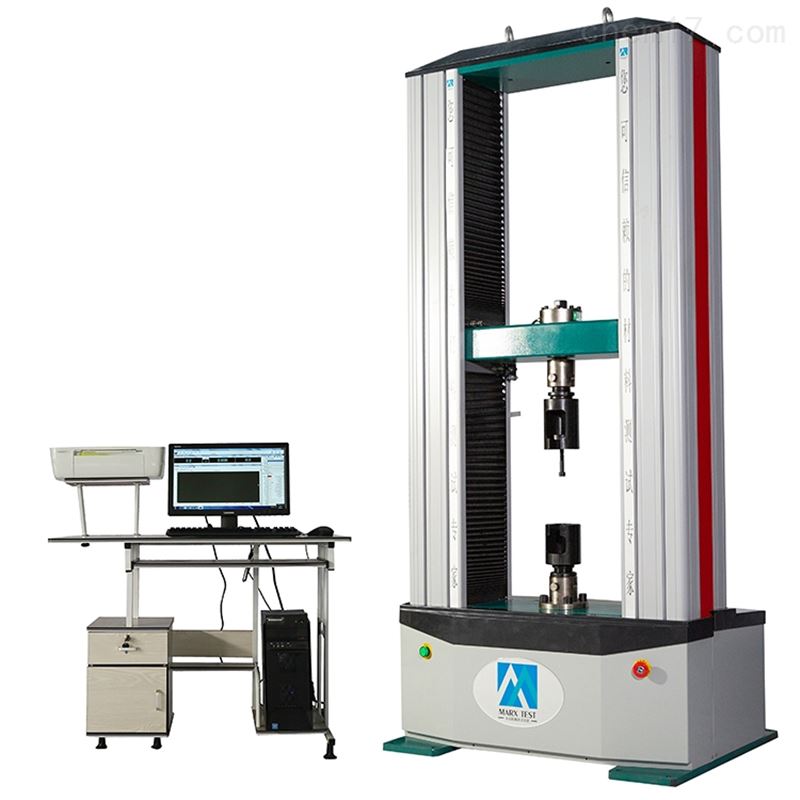

CMT5504 辰昕 微机控制门式铆钉钉芯拉伸试验机，主机采用加厚高强度铝合金双柱门式框架搭配一体式厚重底座，整机结构刚性强，加载过程机架形变量极低，规避测试数据偏差；横梁由交流伺服电机 + 精密滚珠丝杠 + 行星减速机驱动，传动顺滑匀速，加载无冲击，精准模拟铆钉实际受力拉脱工况。 设备标配铆钉钉芯专属拉伸工装，工装同轴度高，可稳固夹持铆钉壳体与钉芯两部分，测试过程不会出现偏心受力、试样打滑问题，精准测出钉芯断裂力、钉芯脱离载荷等核心参数。机身柜体配备绿色启动按钮、红色急停按钮，搭配软件系统形成双重安全管控。 整机搭载高精度轮辐力传感器与光栅位移采集模块，数据采集响应快、测量精度高；配套专用力学试验软件，电脑端实时显示力 - 位移、力 - 时间曲线，自动计算钉芯拉脱力、极限拉力、抗拉强度、钉体结合强度等关键数据，试验数据可存储、调取、二次分析，搭配配套打印机可直接输出纸质质检报告。更换夹具即可拓展螺栓、线材、板材、塑胶件拉伸、压缩、弯曲等常规力学检测项目。
抽芯铆钉、开口铆钉、封闭型铆钉、不锈钢铆钉、铝铆钉、铁铆钉、多规格铆钉钉芯的拉伸断裂试验、钉芯拉脱力测试、铆钉结合强度检测、铆钉抗拉力出厂抽检、铆接组件力学可靠性验证。
紧固件、金属线材、薄钢板、五金冲压件、塑料、橡胶、打包带等材料拉伸、压缩、弯曲、剪切力学性能检测。 适配行业：铆钉生产加工厂、五金紧固件企业、集装箱制造、汽车零部件厂、幕墙建材企业、轨道交通配件厂商、第三方材料检测机构、质检实验室、院校材料科研实验室。
1. 高刚性门式机身：加厚型材立柱 + 一体底座，50kN 载荷下机身形变微小，铆钉拉伸测试数据稳定性、重复性优异

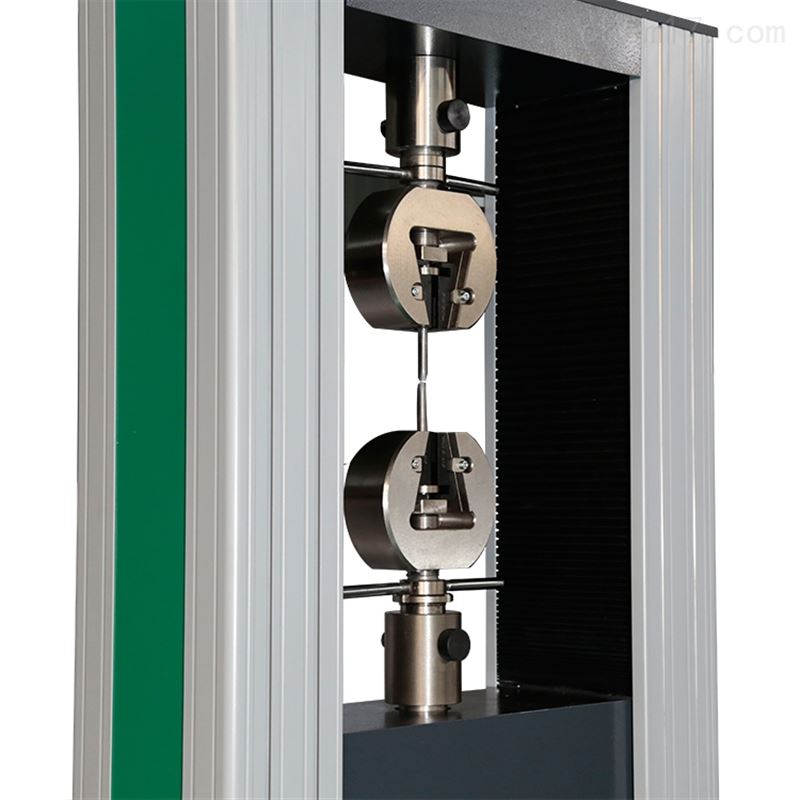

2. 铆钉专用配套工装：专用夹持结构，分离固定铆钉帽体与钉芯，杜绝偏心拉伸，真实还原钉芯拉脱受力状态，契合铆钉检测行业标准
3. 伺服闭环精准加载：0.001~500mm/min 无级调速，支持定速拉伸、恒力保压等多种试验模式，满足国标、行业标准试验速率要求
4. 安全防护：机械硬限位、软件电子限位、机身急停按钮、载荷过载自动停机四层防护，防止铆钉崩裂飞溅损伤设备与操作人员
5. 专业化测控软件：内置铆钉拉力计算模型，自动核算各项力学参数，一键生成规范检测报告，试验曲线可放大溯源、数据长久存档
6. 一机多用性价比高：标配铆钉测试工装，按需更换辅具即可完成各类常规材料力学试验，设备利用率更高
7. 滚珠丝杠磨损小、整机运行噪音低，可长时间连续批量检测铆钉试样，结构简单，日常维护便捷
参数项目 | 技术指标 |
产品型号 | CMT5504，最大试验力：50kN（5 吨） |
测力有效范围 | 0.4%～100% FS，全程不分档测量 |
力值测量精度 | ±0.5 级高精度 |
位移测量精度 | ≤示值 ±0.5% |
试验速度区间 | 0.001～500mm/min 无级可调 |
有效试验宽度 | 400mm |
有效拉伸行程 | 850mm（支持按需加高定制） |
驱动系统 | 交流伺服电机 + 精密滚珠丝杠传动 |
主机结构 | 双柱加高门式落地式，钢制底座 + 铝合金立柱 |
标配工装 | 铆钉钉芯专用拉伸工装、同轴定位夹具 |
控制方式 | 计算机微机闭环全自动控制 |
安全配置 | 上下机械限位、软件限位、机身急停、过载自动保护 |
供电电源 | AC220V 50Hz 单相市电 |
整套出厂标配 | 试验机主机、50kN 高精度传感器、铆钉拉伸工装、测控电脑、试验软件、打印机、钢制操作台柜体 |
注：产品信息（图片、参数等）仅供参考，请以实际设备为准！
如需了解设备报价、夹具定制方案或获取详细技术资料，可直接联系我们，免费提供试样测试服务与试验方案设计。
